Goldstar 286er - Wie ins Bios? + andere Fragen

[Dosenware]

Hmm: https://en.wikipedia.org/wiki/NEAT_chipset

alerdings finde ich im Datasheet zum 82C206 keine RTC... sieh die doch mal die Datenblätter der anderen Chips an

[AlCarbonara]

Hmm: https://en.wikipedia.org/wiki/NEAT_chipset

alerdings finde ich im Datasheet zum 82C206 keine RTC... sieh die doch mal die Datenblätter der anderen Chips an

Nach dem Wiki-Pedia Text hat der 82C206 die Funktion der RTC/NVRAM integriert.

The central chip of the NEAT chipset was C&T's 82C206 chip, introduced by C&T in 1986. This chip, like its predecessor the 82C100, provided equivalent functionality to the TTL chips on the PC/AT's mainboard, namely:[1]

the 82284 clock generator
the 82288 bus controller
the 8254 Programmable Interval Timer
the two 8259 Programmable Interrupt Controllers
the two 8237 DMA controllers
the MC146818 NVRAM/RTC chip

CU,

AC

[Dosenware]

Nach dem Wiki-Pedia Text hat der 82C206 die Funktion der RTC/NVRAM integriert.

Ich weiß - nur im Datasheet taucht nichts davon auf...
Auch sind die Takteingänge lt. Datenblatt nicht für einen Uhrenquarz gedacht.

[AlCarbonara]

Nach dem Wiki-Pedia Text hat der 82C206 die Funktion der RTC/NVRAM integriert.

Ich weiß - nur im Datasheet taucht nichts davon auf...
Auch sind die Takteingänge lt. Datenblatt nicht für einen Uhrenquarz gedacht.

https://books.google.de/books?id=WSPls_ ... 06&f=false

Hiernach enthält der 82c206 sowohl die RTC als auch 114Bytes Ram zum speichern der BIOS Informationen.

CU,

AC

[Dosenware]

OK, lesen Bildet, das Datasheet was ich gefunden habe ist für mehrere Chips...

[Paladin]

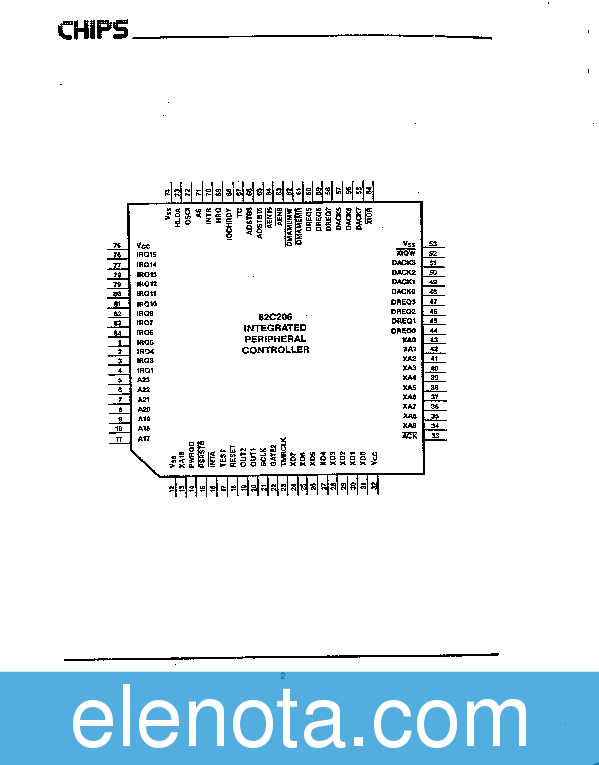

Danke euch für die Mühe. Meine Logik sagt mir das der + Pol des Batterie Anschlusses also an irgendeinem Pin des 8C206 ankommen müsste, oder verstehe ich da was falsch?

http://www.elenota.pl/datasheet-thumbs/ ... 0708_1.png

[Dosenware]

Danke euch für die Mühe. Meine Logik sagt mir das der + Pol des Batterie Anschlusses also an irgendeinem Pin des 8C206 ankommen müsste

jepp

[AlCarbonara]

http://www.datasheetarchive.com/dl/Data ... 075043.pdf

Hier ist der 82c206 genauer beschrieben, ab Seite 48 unten das Real-Time-Clock Subsystem incl. Schaltbild der Batteriepufferung.


CU,

AC

[Dosenware]

http://www.elenota.pl/datasheet-pdf/607 ... cd2283e877

habe hier auch was - der Uhrenquarz geht an Pin 72

bei der Stromversorgung spielen die Pins 32,75,12,53,74 eine Rolle - vmtl. hängt die Baterie an 75 und 74

EDIT: OK, können auch alle Versorgungspins an der Batterie hängen - es gibt einen Extrapin um den Baustein in den Standby zu schicken (PSRSTB)

[Paladin]

Also der + Pin des Batterie Anschlusses kommt am Pin 75 des 82c206 an. Die Batterie liefert 3,53 Volt. An Pin 75 des 82c206 kommen nur 3,34 V an. Könnte das ,daß Problem sein?

[Dosenware]

Auf Seite 40 (des von mir verlinkten Datasheets) wird eine 6V Batterie verwendet- mit 2 Dioden, was 4,6V macht...

was hast du für eine Batterie? Original?

[Paladin]

Auf Seite 40 (des von mir verlinkten Datasheets) wird eine 6V Batterie verwendet- mit 2 Dioden, was 4,6V macht...

was hast du für eine Batterie? Original?

Keine Originale, es ist ein 3,6 V Batterie Pack.
Also könnte ich 3 AA Batterien mal in Reihe packen nur zum Testen. 4,5V sollten dafür ja reichen.

[Dosenware]

Seite 41
VCCmin 4,75V

[Paladin]

Naja die AAs kamen auf 4,63V. Fehler bleibt. Hab dann einfach 5V angelegt und auch hier bleibt der Fehler.
MIST!

Ich schaue schon in die Datasheets rein,aber leider sind die Dinge zu 99% Bömische Dörfer für mich.

Mit den angelegten 5V scheint er die Einträge langsamer zu vergessen.

[Paladin]

Nach 10 Minuten vom Netzteil läuft die Uhr 5 Min nach. Aber die Laufwerks Daten sind gespeichert. Das würde mir ja reichen. Scheiss auf Uhr. So gehe mals in Bett und schaue was morgen so mit den Festplatten Daten ist.
